Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas

Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas

Datos del producto:

Lugar de origen: Shanghái, China
Nombre de la marca: EKO

Pago y Envío Términos:

Cantidad de orden mínima: 1 juego
Precio: $30,000.00/sets 1-2 sets
Detalles de empaquetado: Las demás partidas de los productos de la partida 6 se clasifican en el anexo II.
Capacidad de la fuente: 10 juegos/juegos por mes
Mejor precio Contacto

Información detallada
Condición: Nuevo Plastico procesado: El PVC
Aplicación: Perfil, perfil de ventana de PVC Diseño del tornillo: Con doble tornillo
De rosca gemelo: Gemelo-tornillo cónico contrarrotatorio Material de los tornillos: 38CrMoALA
Diámetro del tornillo (mm): de una longitud igual o superior a 65/132 mm Proporción L/D de los tornillos: No aplicable
Velocidad del tornillo (rpm): 34 RPM Ubicación de la sala de exposición: India, Bangladés
Válvula de tensión: 380 V o según la solicitud del cliente Dimensión ((L*W*H): Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2.
Potencia en kW: 37 Peso: 4000 kilogramos
Garantización: 1 año Puntos de venta clave: Alta productividad
Industrias aplicables: Fabricación, otras Inspección de salida por vídeo: Proveedor
Garantía de los componentes centrales: 1 año Componentes básicos: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Informe de ensayo de la máquina: Proveedor Nombre: Máquina para la fabricación de perfiles de ventanas de PVC
Materia prima: PVC y otros aditivos Utilización: producción de perfiles de ventanas
Tipo de tratamiento: Extrusión Palabras clave: Línea de la protuberancia del perfil de la ventana del PVC
Tipo de producto: Producción por extrusión Producto final: Perfil de la ventana del PVC
El color: Blanco de acuerdo con la solicitud del cliente Tipo de comercialización: Producto ordinario
Puerto: Puerto de Shanghai

Descripción de producto

Descripción de los productos
Máquina para la fabricación de perfiles de ventanas de PVC
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 0

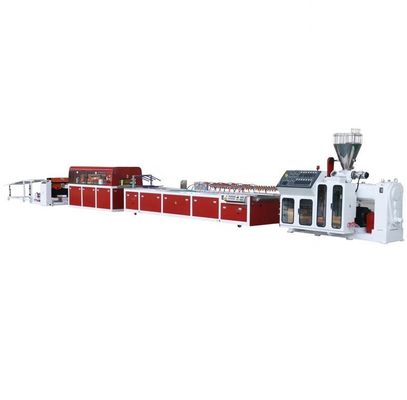

Lista de las líneas
1
Máquina de alimentación en espiral con silo
1 juego
2

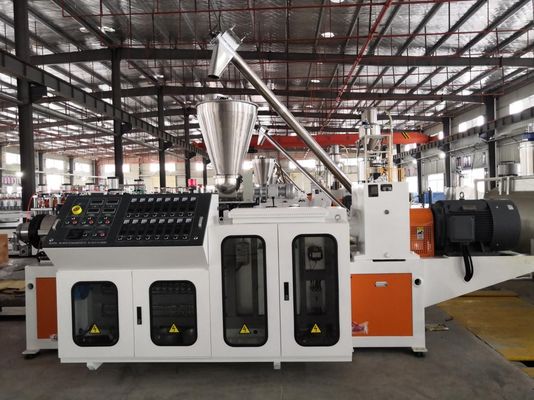

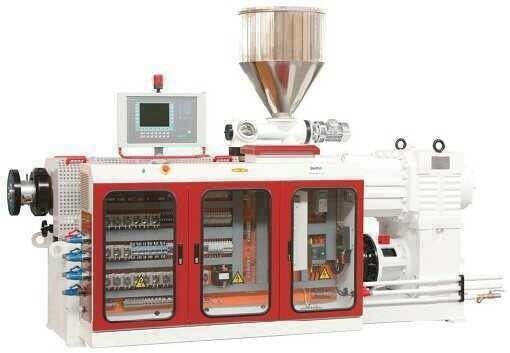

SJZ65/132 extrusora cónica de tornillos gemelos
1 juego
3
YFD240 Tabla de calibración al vacío
1 juego
4
YFY240 Unidad de extracción de bloques de caucho
1 juego
5
YFG240 Cortador de sierra
1 juego
6
YFF240 Stacker, también conocido como Stacker
1 juego
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 1
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 2
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 3
Dispositivo de alimentación en espiral
Motor: 1,5 kW x 1
Silos de acero inoxidable
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 4

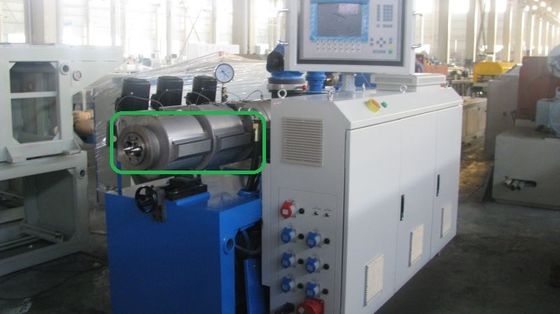

Parafusos y cañones.

Diámetro del tornillo: Ф65/132 mm
Material PE especialmente diseñado para tornillos con velocidad de rotación de 1 ~ 34,7 r/min
Material de tornillo: 38CrMoAlA, tratamiento de nitrógeno, con el grosor: 0,5 ~ 0,7 mm, dureza: HV740 ~ 940.
Material del barril: 38CrMoAlA, tratado con nitrógeno, con un grosor de 0,6 a 0,7 mm, dureza ≥ HV940 a 1100
Unidad de calefacción: calentador de aluminio fundido + revestimiento de acero inoxidable + ventilador de refrigeración
Cantidad de zonas de calefacción: 4 con una potencia total de 21 kW Rango de temperatura: 50~300°C
Potencia del ventilador de enfriamiento: 3 × 0,55 kW
Tratamiento de bi-metales por tornillo y barril
Sistema de escape al vacío
Pompas de vacío: 1 juego
Potencia de la bomba de vacío: motor asíncrono de 3 fases de 4 kW
Grado de vacío: 0 - 0,075 MPa
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 5

Sistema de alimentación de dosificación

De acero inoxidable
Potencia del motor de alimentación: 1,5 kW, motor asíncrono de 3 fases
Controlados por un convertidor de frecuencia CA de marca importada
Sistema de transmisión
Torque de salida elevado
Rodamiento de empuje interno
Dispositivo de refrigeración por agua
Material del engranaje: 20CrMoTi
Combinación de procesamiento de superficie con dientes duros y de rectificación de engranajes de nitruración
Adopción de la tecnología alemana, con una larga vida útil, bajo ruido y baja calefacción
Motor conectado directamente a la caja de cambios mediante acoplamiento
Diseño vertical, estructura compacta
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 6
Sistema del motor principalSistema del motor principal
Motor: motor WEG o motor CA de SIEMENS BEIDE, de 37 kW
Ajuste del motor principal: por CA con marca ABB importada
El tamaño exterior: 4200 × 1500 × 2100 mm
Altura del centro: 1050 mm
Peso de la extrusora: 4000 kg
Sistema de control eléctrico
Controlado por el gabinete de control de ordenador modelo B&R PLC. Todos los parámetros se pueden definir en la mesa de operación, como la velocidad de rotación, la temperatura. También tiene las siguientes funciones de alarma:
1Sobrecarga del motor.
2Después de arrancar el motor, si el par máximo es superior al 105% del permitido y si esta condición dura más de 3 minutos, se activará la alarma y luego se detendrá la máquina.

PLC: B&R
Interruptor de circuito: ABB/SCHNEIDER
Enlace: IDEC/Schneider/OMRON
Contratista: SIEMENS/SCHNEIDER
Interruptor de aire: CHNT/SCHNEIDER
Prepara 5 zonas de calefacción para el molde
Control de la temperatura en el PID
Dispositivos de frenado de emergencia y sistemas de alarma
Rango de detección del sistema de alarma
Función de alarma de protección por sobrecorriente
Torcer suelto la función de alarma automática de estacionamientoMotor: motor WEG o motor CA de SIEMENS BEIDE, de 37 kW
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 7
Tabla de calibración al vacíoTabla de calibración al vacío
Los tanques de calibración y la cuenca están hechos de acero inoxidable
Duración de la mesa: 4500 mm
Ancho de la mesa: 1100 mm
Distancia entre las vías de aluminio: 320 mm
Bomba de agua y cantidad:4KW x 1
Cantidad de boquilla de agua: 20 piezas (marcada en azul)
Apoyo del molde: barra de aluminio de fundición con ranura en forma de T para fijar la herramienta del molde.
que está hecho de tubo de acero inoxidable.
Cabina de control eléctrico y panel con revestimiento impermeable
Con ventilador de aire (0,75kw) para secado de agua(incluida la brida de conexión)ter en la superficie del producto
Dispositivo de elevación para la calibración: la calibración y el arranque están conectados por un tornillo de plomo con motor de desaceleración de 0,75 kW.
Equipado con un dispositivo para el ajuste vertical: motor de accionamiento.
Controlado por dos motores de tornillo, cuatro mini reducción de tornillo
Con un dispositivo de ajuste horizontal y ajustable a mano
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 8

Recolección y corte

Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 9

Dispositivo de revestimiento por película de protección

Es un estafador.
Duración del apilador: 6 m

con un dispositivo de cálculo del medidor de proximidad

Forma del apilador: Desmontado

Las piezas de contacto de los productos de apilamiento están cubiertas por el bloque de goma
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 10
Partes de repuesto
SJZ65/132 Extrusora con doble tornillo con conical
¿Cuánto tiempo?
1
Medidor de temperatura de mercurio de 0 a 300 °C
4 piezas
2
Cables de alta temperatura
20 metros
3
Lavadora ajustada por tornillo
1 juego
4
Las partidas de acoplamiento
5 piezas
5
Calentador de núcleo de unión
1 por ciento
6
Potenciómetro
1 por ciento
7
Sello de aceite del eje de alta velocidad
1 por ciento
Accesorios de extrusión YF240
¿Cuánto tiempo?
1
¢8 Adaptador tipo T
3 piezas
2
Válvula de bolas modelo A,B
5 piezas/cada una
3
¢8 Tubo de gas
30 metros
4
Interruptor de límite
2 piezas
5
Adaptador de cambio rápido
10 piezas
6
Válvula de solenoide
1 por ciento
Las demás partes
Cuánto tiempo
1
Enlace axial de cinco hojas
1 por ciento
2
Medidor de velocidad para la unidad de trazado
1 por ciento
3
Adaptador del terminal
2 piezas
4
Válvula de solenoide de 2 posiciones y 5 puertos
2 piezas
5
Válvula de aceleración de un solo sentido
2 piezas
Extrusor de un solo tornillo 45/25 (opcional)
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 11

Producción: 15 kg/h
incluida la brida de conexión
El tipo
45 × 25
¿Qué quieres decir?
Diámetro
45 mm
En el caso de las empresas
25:1
El material
38CrMoAlA
Tratamiento
Las demás
En barril
El material
38CrMoAlA
Tratamiento
Las demás
Zonas de control de la calefacción
Cuatro.
Potencia de calefacción
2.3 KW×4
Sistema de refrigeración
Por ventilador de soplado
Potencia de refrigeración
0.04KW × 4
Caja de cambios
Material de la casa
Cuota de mercado
Tipo de engranaje
Las demás
Material del equipo
20CrMnTi
Tratamiento térmico de la superficie del engranaje
Apagado
Los rodamientos
El famoso rodamiento chino
Sistema de lubricación
Sistema de rociado
Bloque de alimentación
Método
Sistema de refrigeración por agua
El material
No se pueden utilizar
Motor de conducción
Método
Motor de CA
El poder
7.5 KW
- ¿ Qué pasa?
El material
Acero inoxidable
1La temperatura está controlada por un popular medidor.
2La parte eléctrica utiliza principalmente Schneider o CHIT
3.Regulación de la velocidad del extrusor controlada por el inversor ABB
4El termopare adopta un conducto de compensación para evitar la pérdida de señal durante el transporte.
pieza de repuesto
pareja termoeléctrica
2 juegos
anillo de calefacción
1 juego

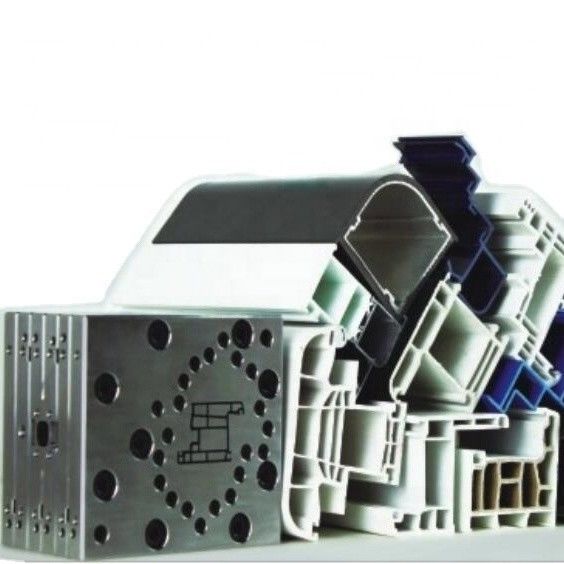

Producto final
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 12
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 13
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 14
Perfil de la empresa
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 15
Desarrollo de 1993 a 2018
1993 --- Establecido
(Uno de los primeros pioneros del molde de extrusión en China) 2010---Producir productos de cartón ancho
1996---Hongda Plastic Mould Co., Ltd 2013---Establecer una empresa conjunta en la Mongolia exterior
2002 --- Investigación y desarrollo de moldes de PVC WPC y PE 2013 --- Ventas superan los 50 millones de yuanes
2003---Ganar ISO9001& Ventas superan los 5 millones de yuanes 2014---Ventas en el comercio exterior superan los 50 millones de yuanes
2004---Investigación de placa de espuma de PVC 2016---Difundir nuevos productos y tecnología de paneles de pared
2005---Las ventas superan los 10 millones y nueva fábrica. 2017--- Establecer (EKO) Shanghai Yuhao Plastics Co., Ltd.
2007 --- Estableció Shanghai eko Mould Co., Ltd 2017 --- Estableció (EKO) Wuxi Jiuke Mould Co., Ltd
2008 --- Ventas superan los 20 millones de yuanes 2017 --- Ventas superan los 80 millones de yuanes
2009--- Investigación de la tecnología de la corteza de cartón de espuma 2018---Uso unificado de la marca-EKODesarrollo

Huangshi Hongda Plastic Mould Co., Ltd. y sus subsidiarias
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 16
Huangshi Hongda Plastic Mould Co., Ltd. y sus subsidiarias
(EKO) Huangshi Hongda Plastic Mould Co., Ltd., ubicada en Huangshi, la ciudad del molde, que es la empresa líder en el molde
Y su producción anual puede alcanzar 1.500 juegos de moldes.
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 17
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 18
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 19
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 20
(EKO)Shanghai Yuhao Plastics Co., Ltd.
La Comisión consideró que la Comisión no había hecho ninguna observación al respecto.
Una empresa comercial basada en Hongda y Eko molde empresa que tiene una amplia gama, buena calidad, precios razonables y elegante
Nuestros productos se utilizan ampliamente en muchos campos e industrias diferentes.
Fabricación de tejidos no tejidos fundidos soplados
Nuestros productos son ampliamente reconocidos y confiables por los usuarios y pueden satisfacer las necesidades económicas y sociales en constante cambio
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 21
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 22
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 23
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 22
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 25
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 26

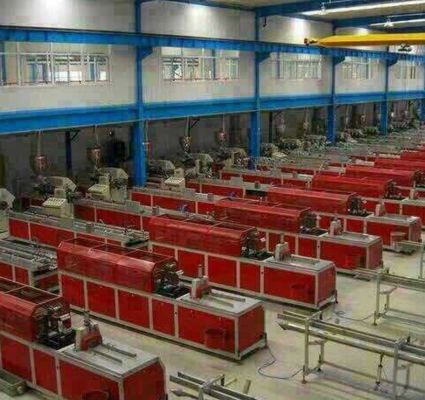

Fotos del cliente
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 27
Nuestros clientes
Fabricación de tejidos no tejidos fundidos soplados
En China, nuestros productos se pueden encontrar en todas las ciudades.

En el mundo, nuestros productos se exportan a más de 40 países y distritos.
Estamos orgullosos de tener amigos en todo el mundo.
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 28
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 29
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 30
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 31
Nuestro servicio
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 32

Como fabricantes profesionales de moldes de extrusión con veinte años de experiencia acumulada, podemos asumir todas las tareas de la empresa.
Proyectos internacionales de extrusión y proporciona servicio y tecnología de una sola parada.
El molde de extrusión, la tecnología de die, la operación en el lugar y otras tecnologías y servicios integrales Nuestros técnicos experimentados le darán el mejor servicio.,Envío perfecto
servicio a su fábrica en 48 horas.
Material del paquete
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 33
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 34
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 35
Preguntas frecuentes
1¿Quiénes somos?
Estamos basados en Shanghai, China, a partir de 2017, vendemos al sudeste de Asia ((30.00%), el sur de Asia ((20.00%), el Medio Oriente ((10.00%), África ((10.00%), América del Sur ((5.00%), Asia oriental ((5.00%), América del Norte ((5.00%),Europa del Norte.00%), Europa del Este ((5.00%), Mercado Nacional ((1.00%), Europa Occidental ((1.00%), Europa del Sur ((1.00%), Oceanía ((1.00%), América Central ((1.00%). Hay un total de alrededor de 201-300 personas en nuestra oficina.

2¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en serie;
Siempre inspección final antes del envío.

3¿Qué puedes comprar de nosotros?
Productos de extrusión,materiales y aditivos químicos,molas y piezas de extrusión,máquinas y piezas de extrusión,otros equipos

4¿Por qué comprar de nosotros y no de otros proveedores?
Más de 20 años de experiencia en investigación, desarrollo y fabricación de moldes; pruebas bien equipadas y fuerza técnica; equipo de servicio postventa fuerte; precio razonable y diseños a medida;amplias aplicaciones en diferentes campos y bien reconocidos.

5¿Qué servicios podemos ofrecer?
Las condiciones de entrega aceptadas son: FOB, CFR, CIF, EXW, Entrega rápida.
Moneda de pago aceptada:USD,EUR,CNY;
Tipo de pago aceptado: T/T, L/C;
Idioma hablado: Inglés
Contacto con nosotros
Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas 36
Shanghai Yuhao Plastic Co.,Ltd.
Dirección:Centro Huatai, ciudad de JiangQiao, área de Jiangding, Shanghai, China.

Persona de contacto:Eric Yang. ¿ Qué?
Tel/wechat/whatsapp:
+86 13918104461
El correo electrónico: 503@hdeko.com. No puedo.

Quiere saber más detalles sobre este producto
No input file specified. Línea de extrusión de perfiles de ventanas de PVC de 65/132 mm de diámetro de tornillo para la producción de marcos de ventanas ¿podría enviarme más detalles como tipo, tamaño, cantidad, material, etc.?
¡Gracias!
Esperando su respuesta.
